BJ mittapiirros ja "halkileikkaus"

[tepa78]

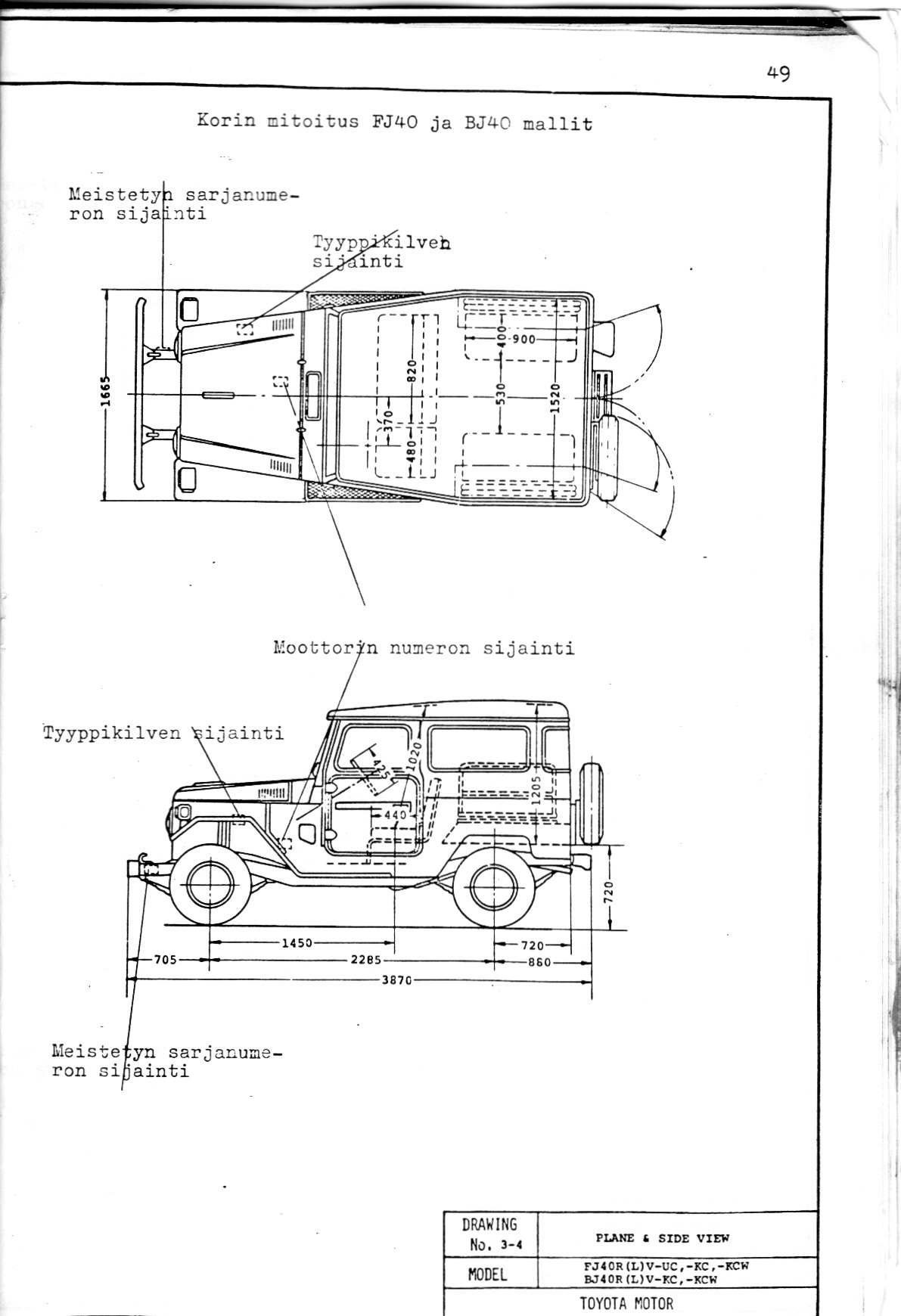

mahtaiskos tämmönen piirros kelvata katsastukseen, korotusta ajatellen.
milläs mitoilla porukka on beejiin korotuksia katsastellut?

[-MaTTi-]

No ei kai ton parempaa ole keksittykkään! Ilman muuta kelpaa.

[Käyttäjä]

tossahan ei näy suoranaista kokonaiskorkeutta pyörän navasta vaikkapa esim.kattoon/korin lattiaan tms.?

[tepa78]

Tota kierreprojektin katsastusta vaan miettinyt ettei vaan liian korkee tuu...
tuossahan oli mitta maasta takalattiaan, eikös kokonaiskorotus saanut olla 150mm? vehkeestä koria korotettu 50mm, 32 renkaista tulee jotain niin eikös ne loput sitten ole jousitusta? pikasella mittauksella olis jopa 10mm pelivaraa... eli tämä vekotin kyseessä: http://www.slck.net/viewtopic.php?t=7064
Oikaskaa jos laskelmat ja ajatukset ihan persiillään.

[Käyttäjä]

Joop.mikähän ton kuvan cruiserin rengaskoko on?
Kun toi kuva antaa korkauden maasta takalattian pintaan.

[Antsa]

Joop.mikähän ton kuvan cruiserin rengaskoko on?
Kun toi kuva antaa korkauden maasta takalattian pintaan.

Luulisi että juuri tällä palstalla oisi tuohon vastaus.

tossahan ei näy suoranaista kokonaiskorkeutta pyörän navasta vaikkapa esim.kattoon/korin lattiaan tms.?

Mihinkä sitä tarvitaan???

[4x4_88]

Ei sattus olemaan etu ja taka piirrosta ko. kirjassa? Mikäs kirja toi on?
Meinaan siis 3D-mallintelussa auttas noi blueprintit

Vaikkakin eihän noi täysin tarkat ole.

Ei muilla sattus olemaan vielä parempia/tarkempia blueprinttejä??

[Käyttäjä]

tossahan ei näy suoranaista kokonaiskorkeutta pyörän navasta vaikkapa esim.kattoon/korin lattiaan tms.?

Mihinkä sitä tarvitaan??? [/quote]

Siitä näkis orggiskorkeuden jos meinaa koria korottaa rungolta.

[-MaTTi-]

Saahan tuosta laskettua aluks takalattian maasta ja sitten siitä kattoon, ilmeisesti sisäpuolelle. Eli 720+1205=1925 mm.

Mut isompi ongelma taitaa olla se että tosta ei saa selkoo millä renkailla toi kuvan auto seisoo. Näyttävät kovin pieniltä, alle 720 mm!

Näyttää olevan muutamissa googletetuissa specseissä korkeudeksi ilmoitetun 76.8" eli 195 cm, esim. täällä: http://www.tlc4x4.com/2000/SpecPages/fj40_specs.htm

[tepa78]

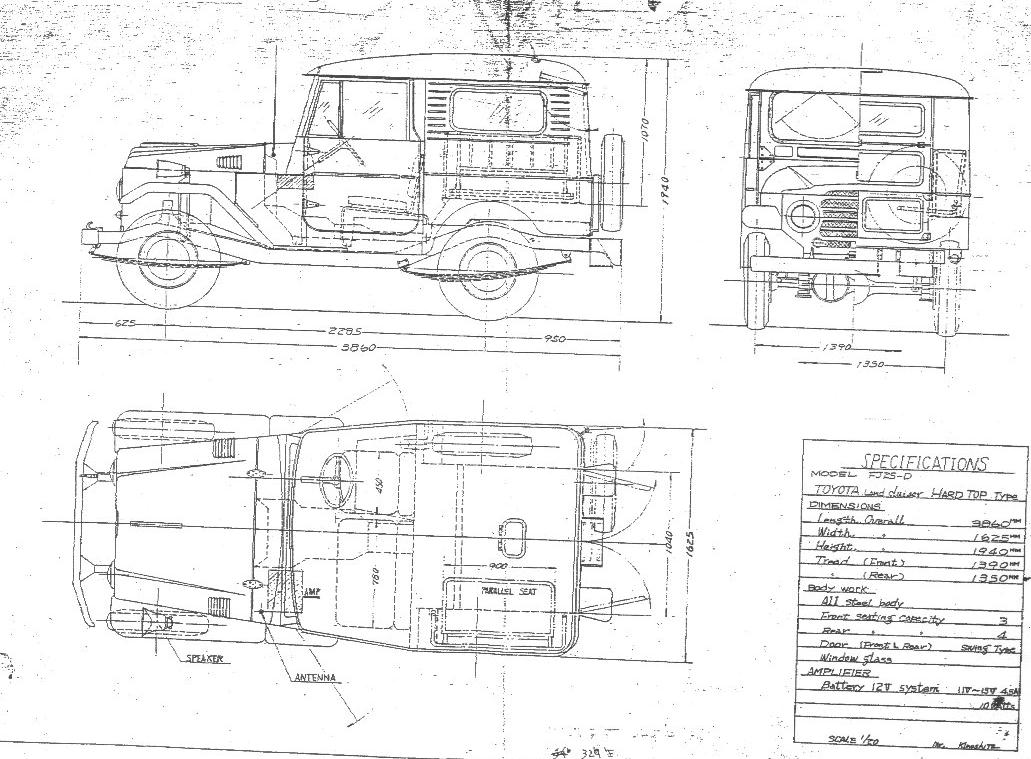

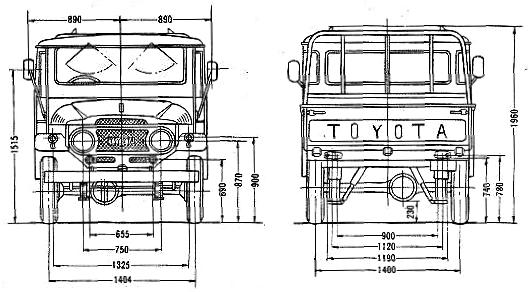

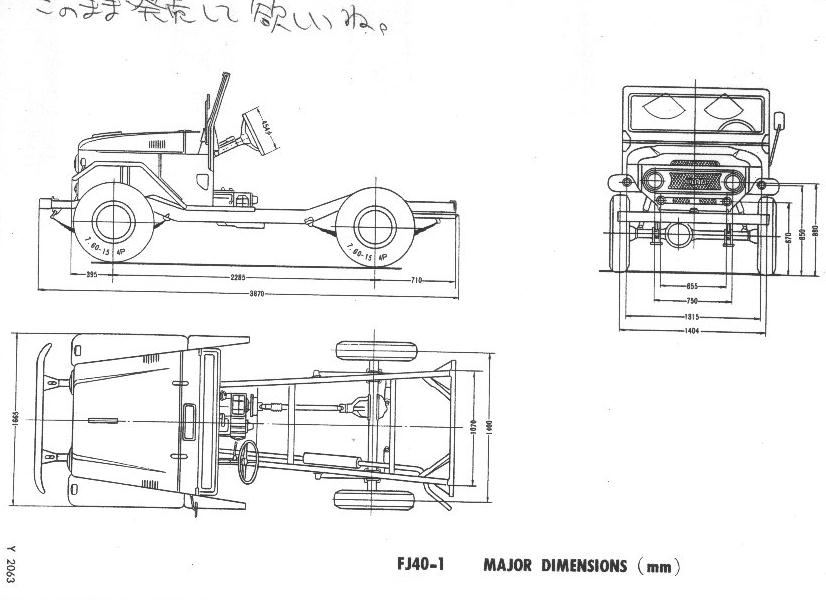

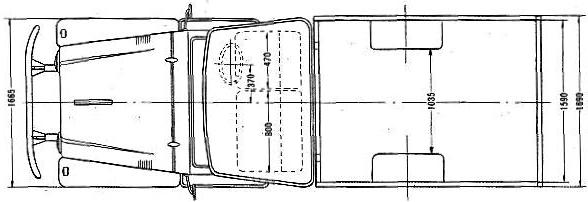

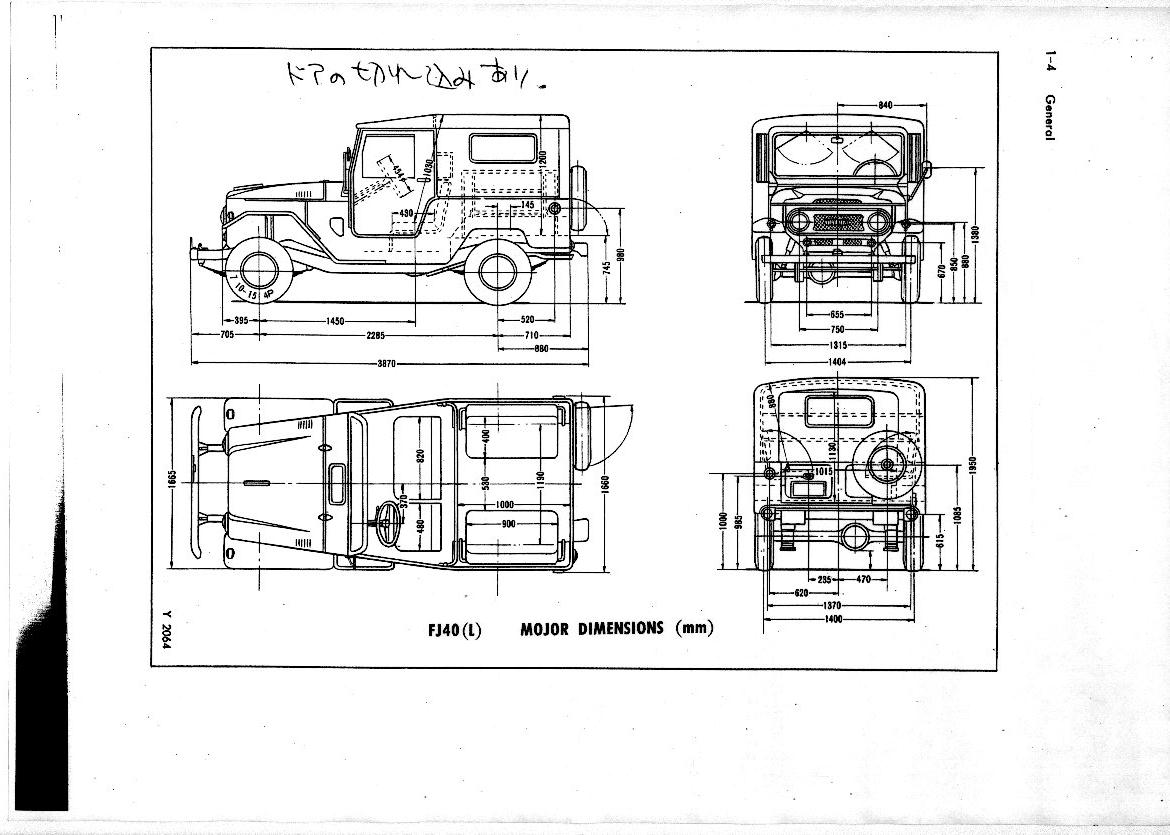

Tuommoisia löyty googlella:




Juu, ja avona meinasin katsastaa, niin eihän siinä paljon mitta kattoon sitten auta, vai?
Ei noissa kuvissa ole oikeen sellasia mittoja mitä haluais(pyörännavasta johonkin, maasta katon reunaan, maasta tuulilasinkehyksen reunaan) no mennään näillä mitä löytyy.

[-MaTTi-]

Mieki löysin noi, mutten saanu auki/ladattua. Näky vaan pikkukuvat.

Tosta ekastahan löytyy ainakin korkeus ajovalojen keskelle 7.00-15 kumeilla.

[4x4_88]

Harmittelin yksi päivä ettei noi piirrustukset auennu, mutt nyt noi onki koneella Kiitän!

[tepa78]

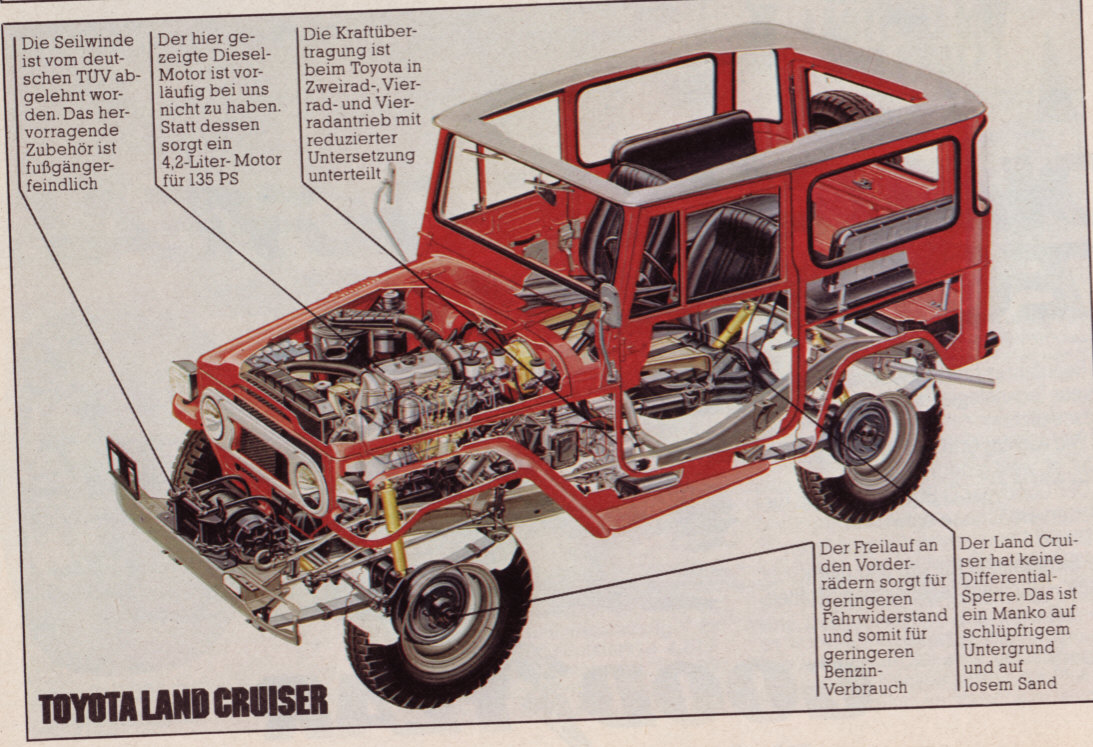

Tuollanen "halkileikkaus" kuva löyty

[tepa78]

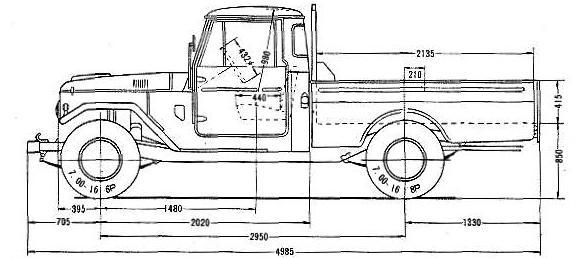

pikuppi

[Käyttäjä]

Täyttypä hieroa tästä UKK
